4.1 STATIC ROUTE 2 Router

-

STATIC ROUTE 2 Router

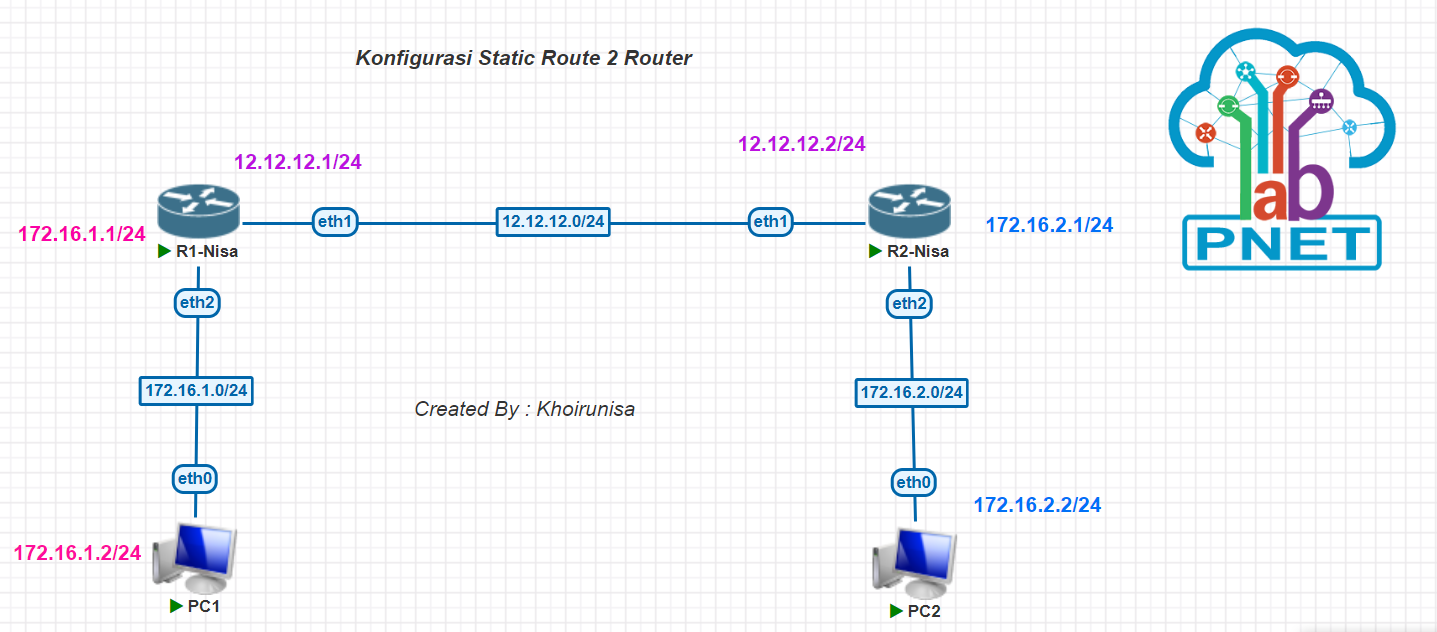

Setting Topologi dengan menggunakan 2 Router dan 2 PC

Langkah pertama yaitu setting IP Address-nya dengan perintah "ip address add address add address=12.12.12.1/24 interface=ether1" lalu tambahkan lagi "ip address add address=172.16.1.1/24 interface=ether2" kemudian cek ketik "ip address pr" lalu tes ping client PC 1 dengan perintah "ping 172.16.1.2"


 Selanjutnya ping di PC 1 apakah bisa gateway dengan IP yang tertera (di blok merah)

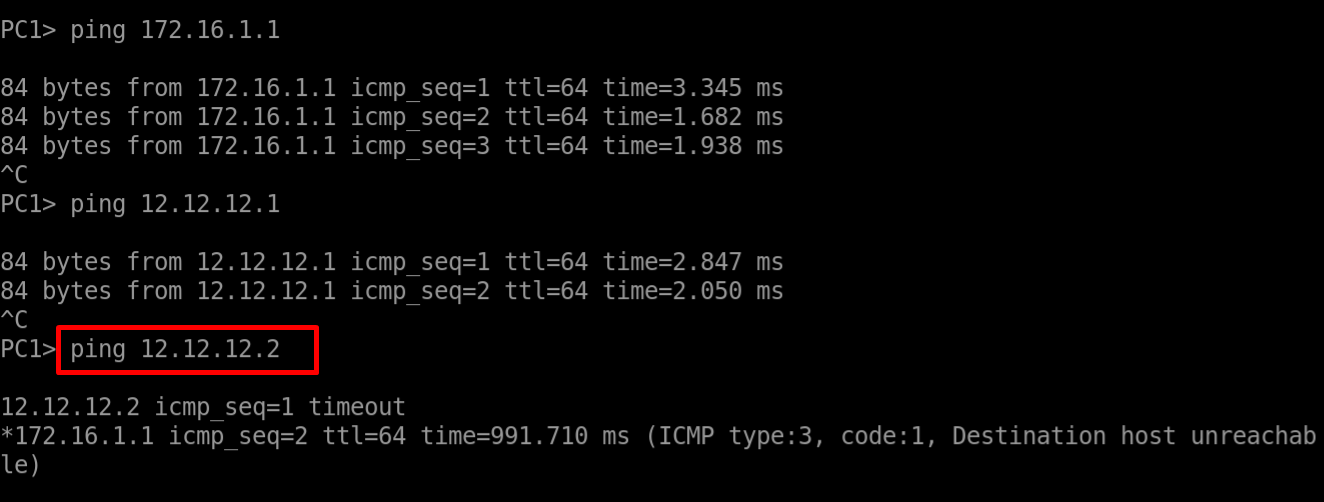

Tes Ping "172.16.1.1" lalu ping dari client ke "12.12.12.1", dan jika dilihat, sudah replay, karna masih 1 Router di R1, tetapi jika ping ke "12.12.12.2" dan dilihat bahwa ping-an tersebut tidak replay, karena "12.12.12.2" belum di setting di R2


Selanjutnya setting IP di R2, dengan perintah "ip address add address=12.12.12.2/24 interface=ether1" selanjutnya dengan perintah "ip address add address=172.16.2.1/24" kemudian cek dengan ketik "ip  address pr"

Kemudian ping di PC2 apakah bisa dengan ip yang tertera "172.16.2.2/24"


Tes ping ke gateway "172.16.2.1" selanjutnya ping ke "12.12.12.2"


Perintah static route untuk bisa ping  ke pc 2 dengan ip "12.12.12.1" yaitu "ip route add dst-address=172.16.1.0/24 gateway=12.12.12.1" kemudian cek dengan "ip route pr" nah dapat dilihat bahwa statusnya aktif static (AS) sudah mendaftar dengan gateway "12.12.12.1"


Sekarang kita coba ping dari PC2 ke IP "12.12.12.1", dapat dilihat bahwa statusnya timeout, kenapa timeout? karena R1 belum terdaftar di network "172.16.2.0" , jadi dari PC1 ke PC2 belum bisa ping juga , maka di R1 kita tambahkan lagi IP route nya.


Menambahkan ip routenya dengan perintah "ip route add dst-address 172.16.2.0/24 gateway=12.12.12.2" kemudian "ip router pr" dapat dilihat bahwa ip yang dimasukkan sudah A S (Aktif Static), jadi sudah terdaftar gateway-nya, selanjutnya yaitu tes ping pada PC1 dan PC2


Bukti tes ping pada pc

PC1
PC2
