3.1 KONSEP BRIDGE

-

 KONSEP BRIDGE

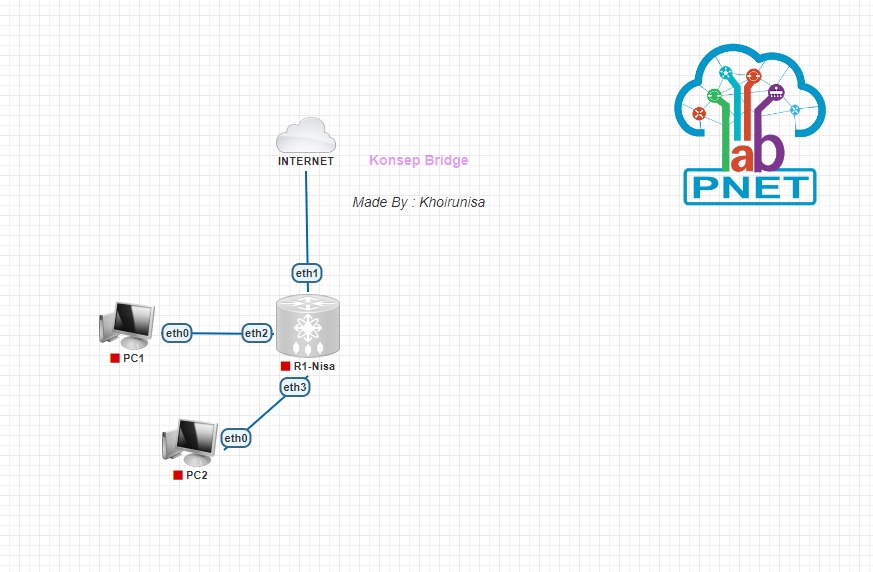

1. Setting topologi dengan menggunakan 1 router yang terhubung ke internet dengan router terhubung ke 2pc


2. Langkah pertama yaitu terminal R1 dengan ketik "interface bridge pr" untuk mengecek interface bridge dan selanjutnya ketik "interface bridge add name=bridge1" lalu untuk cek apakah sudah running dengan perintah "interface bridge pr" terlihat gambar di bawah ini bahwa sudah running..


3. Selanjutnya untuk menggabungkan bridge dengan interface, sesuai topologi yang tadi sudah dibuat menggunakan ether2 dan ether3,  kemudian perintahnya adalah ketik "interface bridge port add bridge=bridge1 interface=ether2", dan lalu "interface bridge port add bridge=bridge1 interface=ether3.



4. Berikutnya yaitu tes set ip address dengan cara ketik "ip address add address=6.6.6.1/24 interface=bridge1", kemudian kita cek dengan ketik "ip address pr" , maka sudah terlihat bahwa interfacenya yaitu bridge1. Jadi ether2 dan ether3 kita gabungkan jadi bridge1.

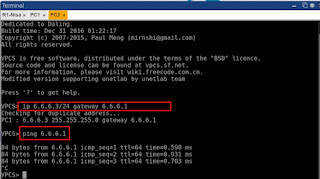

5. Langkah berikutnya adalah setting ip address di pc1 dengan cara ketik "ip 6.6.6.2/24" lalu ketik "ping 6.6.6.1" berikut yaitu coba tes ping dari pc1 ke router1 ,lakukan hal sama tetapi pc2 tambah menggunakan gateway "6.6.6.1"

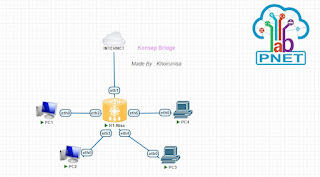

6.  Tambahkan 2 PC (GUI & WINBOX)


7. Cek ip address dengan perintah "ip address print"


8. Connect an ke winbox dengan ip yang sudah dapat yaitu ip"192.168.100.156" kemudian connectan



9. Jika sudah konek pilih bridge > + > name = bridge2, apply ok.


10. Selanjutnya klik sport > ganti interface menjadi ether4 dan 5 > bridge1 diganti menjadi bridge 2 > apply ok.


11. Kemudian klik ip > + > tambah ip address dengan address nya " 12.12.12.1/24" lalu interfacenya bridge 2, kemudian apply ok.


12. Selanjutnya kembali ke terminal klik pc3, lalu setting ip address dengan cara ketik "ip 12.12.12.2 gateway 12.12.12.1, lalu ping 1, dan untuk pc4 ketik ip addressnya "ip 12.12.12.3 gateway 12.12.12.1.



13. Dan terlihat bahwa di interface tertulis RS
