2.4 IP POOL

-

 Setting IP Pool pada Mikrotik router

1. Setting topologi dengan menggunakan 1 router yang terhubung ke internet dengan 1 switch yang terhubung ke internet dan ke PC


2. Klik 2 dibagian mikrotik dengan ketik "ip address add address=10.10.10.1/24 interface=ether2" > ip address pr

3. Kemudian buka winbox dengan IP yang sudah dapat dari internet ke winbox yaitu "192.168.100.133" lalu konek..

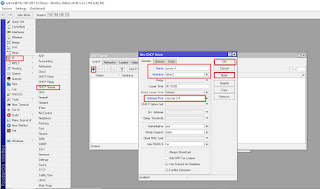

Lalu pilih Ip pool kemudian pencet + lalu set new ip pool dengan nama : "nisa lab 2.4" dan address "10.10.10.2-10.10.10.100" lalu applay ok.

4. Lalu setting IP DHCP Server dengan nama Server A, interfacenya ether 2, Address pool nya "nisa lab 2.4" lalu applay ok.


5. Selanjutnya ke bagian networks lalu + , kemudian isi adsress dengan "10.10.10.0/24", gateway-nya "10.10.10.1" , netmask nya "255.255.255.0" dan DNS servers nya "8.8.8.8" lalu aplay ok.


6. Yang terakhir pengetesan, buka topologi, lalu double klik PC, kemudian ketik "ip dhcp" untuk request IP, dan ip akan muncul sesuai addreses yang sudah di set sebelumnya di IP Pool, kemudian "sh ip" lalu verifikasi dengan uji coba ping ke internet dengan cara "ping 10.10.10.1".
