2.2 DHCP Server

-

 DHCP Server

#MengKonfigurasi DHCP Server pada Mikrotik Router

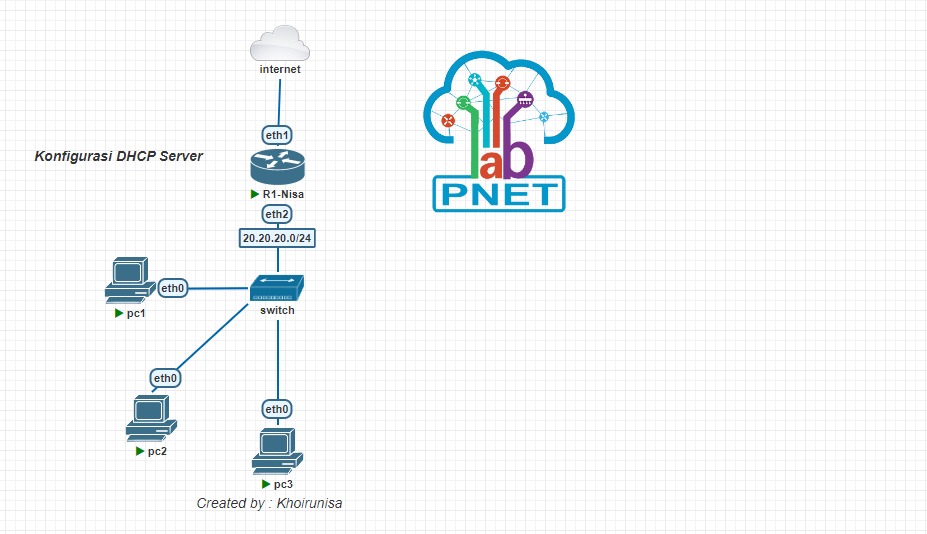

1. Setting topologi dengan menggunakan 1 router yang terhubung ke internet, 1 switch, dan 3 komputer(PC)


2.  Langkah pertama cek terlebih dahulu IP Address-nya dengan perintah "ip address pr"  disini dapat dilihat bahwa ip address dapat dilihat secara otomatis, dimana ip addresnya.. melalui ether1 dimana ip address-nya  "192.168.100.126/24" . selanjutnya verifikasi dengan uji coba tes ping google.com , lalu tambahkan ip address pada ether 2,dengan perintah "ip address add address=20.20.20.1/24 interface=ether2".



3. Langkah selanjutnya adalah setting DHCP Server perintahnya adalah ip dhcp-server setup , kemudian untuk inyterfacenya pilih ether2 . Ikuti langkah selanjutnya sesuai ip address yang di munculkan pada layar terminal



4. Setelah itu cek pc dengan ketik "ip dhcp", lalu ketik "sh ip"  lalu kemudian ketik "ping 20.20.20.1"


PC 1


PC 2


PC 3



5. Cek ke R1 dengan mengetik "ip dhcp-client lease pr"

   untuk melihat komputer yang terhubung
